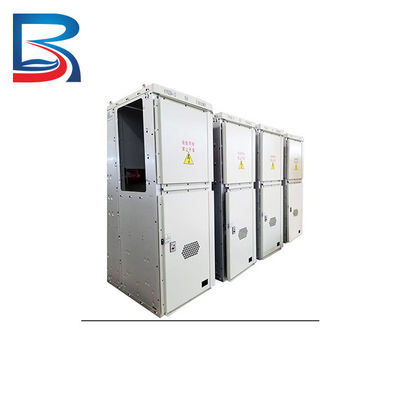

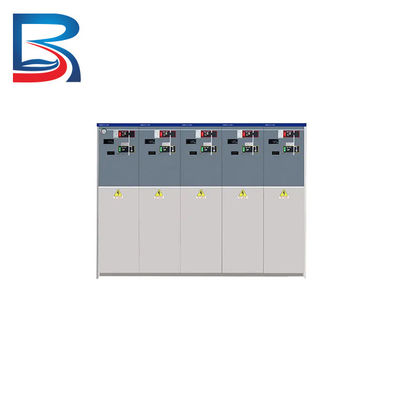

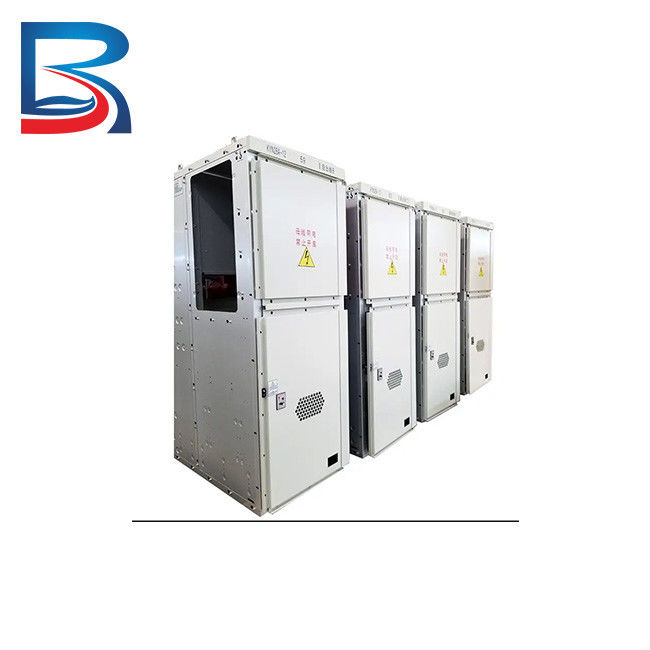

Çekmeceli Metal Kaplı Dış Mekan 11KV Halka Ana Ünite Üç Fazlı

Ticari Binalar için Çekmeceli Metal Clad Dış Mekan 11KV Halka Ana Ünite

Ürün Amacı

Bu ürün, elektrik enerjisi alma ve dağıtma aracı olarak elektrik üretim tesislerinde, trafo merkezlerinde, sanayi ve madencilik işletmelerinde ve yüksek bina dağıtım sistemlerinde kullanılan üç fazlı 40.5kV tek şalt cihazları için uygundur.Ayrıca elektrik devrelerini kontrol etmek, korumak ve izlemek, IEC60298, DL404 ve diğer standartların gerekliliklerini karşılamak ve mükemmel "beş korumalı" işlevlere sahip olmak için kullanılır.

Çalışma koşulları

• Ortam hava sıcaklığı: üst sınır +40°C, alt sınır -10°C.
• Rakım: 1000m'yi aşmayan.
• Nem:

Bağıl nem: günlük ortalama %95'ten fazla değil, aylık ortalama %90'dan fazla değil.
Doymuş buhar basıncı: günlük ortalama 2,2×10 Mpa'dan büyük değil, aylık ortalama 1,8×10 Mpa'dan büyük değil.

• Sismik yoğunluk 8 dereceyi geçmiyor.

Ortam havası aşındırıcı, yanıcı gazlar, su buharı vb. gibi önemli kirliliklere maruz kalmamalıdır.
Sık şiddetli titreşim yok.
Hücrenin kullanım koşulları yukarıdaki yönetmelikleri aşarsa, kullanıcı ve üretici arasında istişare edilerek belirlenmelidir.

Ürün Özellikleri

Şalt cihazı, ısıyla daralan yalıtım malzemeleri ve epoksi kaplı yalıtım teknolojisini benimser, elektrot şeklini optimize eder ve zemin alanını azaltan kompakt bir kabin yapısına sahiptir.
Şalt dolabı gövdesi, yüksek kaliteli soğuk haddelenmiş çelikten yapılmıştır ve yüksek mukavemetli cıvatalar, somunlar ve perçin somunları ile bağlanan CNC sac ile şekillendirilmiştir ve bileşenlerin yüzeyi püskürtülür veya galvanizlenir.
Yurtiçi ZN85-40.5 vakumlu devre kesiciler ve Fransız SF1, SF2 ve FP sistemi kükürt hekzaflorür devre kesiciler, farklı kullanıcıların ihtiyaçlarını karşılamak için kullanılabilir.
Panonun her işlevsel bölmesi metal bir plaka ile kapatılmıştır ve bağımsız bir basınç boşaltma kanalına sahiptir.
Kesici, topraklama anahtarı vb. işlemler şalt kapalıyken yapılabilir ve işlem tamamlandığında kapı kapatılabilir.
Anahtarlama cihazının yapısı güçlü bir uyarlanabilirliğe sahiptir ve ana bara şeması, farklı kullanıcıların ihtiyaçlarını karşılayabilen 198'den fazla tipe ulaşabilir.
Yanlış çalışmayı önlemek için el arabası, devre kesici, topraklama anahtarı ve arka dolap kapısı arasında mekanik bir kilitleme cihazı vardır ve "beş korumalı" işlevler eksiksiz, güvenli ve güvenilirdir.

Ana teknik parametreler

Şalt, elektrik üretim tesislerinde, trafo merkezlerinde, sanayi ve maden işletmelerinde, yüksek bina dağıtım sistemlerinde elektrik enerjisinin güvenilir ve emniyetli dağıtımını sağlamak üzere tasarlanmıştır.Elektrik sisteminin verimli ve güvenli çalışmasını sağlamak için ileri teknoloji ve bileşenlerle donatılmıştır.

KYN61-40.5 şalt panosunun temel özelliklerinden biri kompakt tasarımıdır.Isıyla büzüşen yalıtım malzemelerinin ve epoksi kaplı yalıtım teknolojisinin yanı sıra elektrot şeklinin optimizasyonunun kullanılması, montaj için gereken zemin alanını azaltan daha kompakt bir kabin yapısı sağlar.

Kompakt tasarımına ek olarak, şalt panosu gövdesi, CNC sac ile şekillendirilmiş ve yüksek mukavemetli cıvatalar, somunlar ve perçin somunları ile bağlanan yüksek kaliteli soğuk haddelenmiş çelikten yapılmıştır.Bileşenlerin yüzeyi, mükemmel korozyon direnci ve dayanıklılık sağlamak için püskürtülür veya galvanizlenir.

Şalt aynı zamanda farklı kullanıcıların ihtiyaçlarını karşılamak üzere tasarlanmıştır.Hem yerel ZN85-40.5 vakumlu devre kesicileri hem de Fransız SF1, SF2 ve FP sistemi kükürt hekzaflorür devre kesicilerini kullanabilir.Ana bara düzeni, 198'den fazla tipe ulaşabilir ve farklı kullanıcı ihtiyaçlarına güçlü bir şekilde uyarlanabilirlik sağlar.

Anahtarlama donanımının tasarımında güvenlik en önemli önceliktir.Panonun her işlevsel bölmesi metal bir plaka ile kapatılmıştır ve bağımsız bir basınç boşaltma kanalına sahiptir.El arabası, devre kesici, topraklama anahtarı ve arka dolap kapısı arasındaki mekanik kilitleme cihazı yanlış çalışmayı önler ve "beş korumalı" işlevler tam güvenlik ve güvenilirlik sağlar.

KYN61-40.5 şalt cihazının anma gerilimi 40,5KV, anma frekansı 50Hz ve ana bara anma akımı 1250A, 1600A veya 2000A'dir.Branşman barasının anma akımı 630A, 1250A veya 1600A'dır.Anahtarlama cihazı ayrıca, güç frekansı dayanım gerilimi ve yıldırım darbesi dayanım gerilimini içeren bir anma yalıtım seviyesi ile donatılmıştır.

Şirket Profili

1.Chongqing Bosun Electrical Co., Ltd., 1996 yılında, Chongqing Çin'in Banan Bölgesi'nde, rahat ulaşım ile kurulmuş olup, 8.000 metrekarelik bir alanı kaplamaktadır.

2. 40.5kV'den 0.22kV'a kadar yüksek ve alçak gerilim şalt ve kontrol ekipmanlarının komple setlerinin araştırma ve geliştirme, üretim, kurulum ve satışına adanmıştır.

3. 20'den fazla CCC/CQC sertifikası, en yüksek IP65 koruma seviyesi ve 4500 metre rakımlı ortam gereksinimlerini karşılar, GB/T19001:2016 /ISO9001:2015 kalite yönetim sistemi sertifikasını alır,

4. Eksiksiz bir ürün geliştirme departmanı, tasarım ekibi.

5. Özel bilgisayar mekanik ve elektrik CAD tasarım yazılım sistemlerini kullanarak çeşitli ürün yapımı ve imalat tasarımı.

6. Yüksek ürün kalitesini sağlamak için eksiksiz gözetim, ölçüm ve test ekipmanı.

7.Komple montaj üretimi için gerekli olan CNC işleme ekipmanı, kaynak ekipmanı ve kabin üretimi için gerekli kaldırma ekipmanı, bara bükme ekipmanı, kalaylama ekipmanı, elektrikli aletler ve diğer montaj üretim ekipmanlarını içeren komple üretim hattı.

8. 10'dan fazla ürün buluşu patenti ve faydalı model patenti.

9. "Önce Kalite, Önce Müşteri, Kalite Yoluyla Hayatta Kalma, Hizmet Yoluyla Gelişim, Sürekli İyileştirme" sloganına dayalı mükemmel hizmet,

​

Takım Gösterisi

1.Profesyonel ekip

2. Kapsamlı hizmetler

3.Sıkı kalite kontrol

4. Kapsamlı denetim

5. Sorumluluk garantisi

Üretim tesisleri

Neden Bizi Seçmelisiniz?

1. Uzmanlığımız

2.Kaliteli Ürünler/Hizmetler

3. Rekabetçi Fiyatlandırma

4.İnovasyon

6. Olasılıklar

7. ABB Schneider Siemens tarafından yetkilendirme

SSS

1. Üretici misiniz yoksa tüccar mısınız?

"Bosun Electrical", Çin'de lider ve profesyonel bir üreticidir.

2. Ürünlerinizi nasıl sipariş edebilirsiniz?

Lütfen projeleriniz için tek hat şemanızı (SLD) bize gönderin veya gerekli öğeleriniz için ayrıntılı özellikleri bize gönderin.

.

3. Teslimat ve satış sonrası hizmetiniz nedir?

Önde gelen teslimat, sipariş miktarınıza göre yapılır. Normalde konteyner siparişleri için 1-2 haftadır.Ayda 30-50 konteyner bizim için sorun değil.

4. Ürününüzün garantisi nedir?

"Bosun Electrical" Çin'de ISO9001 ve CCC sertifikalı bir kuruluştur, uzun ömürlü ücretsiz bakım sağlıyoruz.

Ayrıca, teknoloji ekibimiz ve Ar-Ge ekibimiz, en son teknoloji desteğimizle olası veya kaçınılmaz sorunları çözmeye gidebilir.

5. OEM ve ODM'yi kabul ediyor musunuz?

Evet

6. Ödeme koşullarınız nedir?

A.% 30 T/T peşin, nakliye belgeleri ve konşimentonun kopyasına göre dengelenir

B.Sipariş tutarı 0,1 milyon doları aşan siparişler için görüşte geri alınamaz akreditif.

C. eski iş ortağı için, diğer özel şartlar için görüşebiliriz

D .Numuneler için T/T, Western union, Alibaba ödeme, Alibaba ticaret güvencesi kabul ediyoruz

7. Seni ziyaret etmek istersem nasıl yapabilirim?

Şirketimiz Çin'in Chongqing şehrinde bulunuyor, Çin'e gelmeden önce davet mektubuna ihtiyacınız varsa, size verebiliriz.
