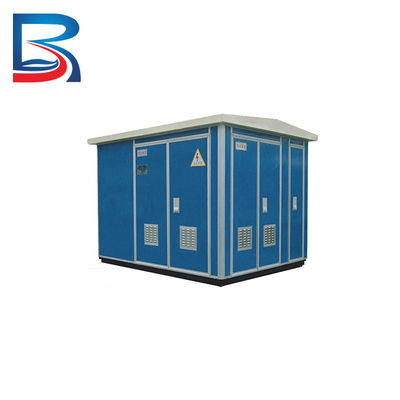

Tren İstasyonu ve Otoyol için TNB Kompakt Trafo Merkezi

Tren İstasyonu ve Otoyol için İç Mekan Dış Tip TNB Kompakt Trafo Merkezi

Ürün Açıklaması

Kutu tipi bir trafo merkezi (kısaca "kutu alt" olarak anılır), yüksek voltaj şalt sistemini, dağıtım transformatörlerini, düşük voltaj şalt sistemini, enerji ölçüm ekipmanını ve reaktif güç kompanzasyon cihazlarını birleştiren kompakt, eksiksiz bir güç dağıtım ekipmanı setidir. belirli bir kablolama şemasına göre bir veya birkaç kutuya.

10/0.4KV üç fazlı AC sistemlerde gücü hatlar boyunca dağıtma aracı olarak ve dağıtım için kullanıma uygundur.Aynı kapasitedeki Avrupa kutu tipi trafo merkezlerine göre Amerikan kutu tipi trafo merkezleri daha makul bir yapıya sahiptir.Avrupa kutu tipi trafo merkezleri, trafoyu ve sıradan yüksek voltajlı elektrik ekipmanını aynı metal kabuğa kurar, bu da trafo bölmesinde yüksek bir sıcaklığa neden olarak ısı dağılımını zorlaştırır ve çıkışı etkiler.

Ek olarak, Avrupa kutu tipi trafo merkezlerinde sıradan yüksek voltaj yük şalterleri ve sigortaları ile kutuda düşük voltaj şalt cihazları kullanılır ve bu da daha büyük boyutlara neden olur.Amerikan kutu tipi trafo merkezleri, yapı olarak Avrupa kutu tipi trafo merkezlerinden farklıdır.Yerleşim açısından bakıldığında, alçak gerilim bölmesi, trafo bölmesi ve yüksek gerilim bölmesi T şeklinde değil, çapraz biçimde düzenlenmiştir.Yapısal açıdan, bu tip kutu tipi trafo merkezi iki bölüme ayrılmıştır: ön ve arka.

Ön kısım, yüksek ve alçak gerilim terminal blokları, yük şalteri çalıştırma kolları, yüksüz voltaj düzenleyici seksiyonel şalterler, geçmeli sigortalar, yağ seviye göstergeleri vb. dahil olmak üzere yüksek ve alçak gerilim çalışma aralıklarını içerir. Arka kısım yağdır içine trafo sargısı, demir nüve, yüksek gerilim yük şalteri ve sigortanın yerleştirildiği tank ve radyatör.Paratonerler ayrıca yağa batırılmış metal oksit paratonerler kullanır.Transformatör, yağ yastıklarını ortadan kaldırır ve sabit yağ ve gaz boşluk hacmi ilkesine göre tasarlanmış sızdırmaz bir yağ deposu kullanır, yağ deposu ve radyatör havaya maruz kalır ve ısı dağılımını kolaylaştırır.

Alçak gerilim devre kesicisi, ana kesici ve çıkış devre kesicisi olarak plastik bir kabuk devre kesici kullanır.Basitleştirilmiş yapısı sayesinde, bu tip kutu tipi trafo merkezinin kapladığı alan ve hacmi büyük ölçüde azaltılmıştır.Küçük boyutu ve tek taraflı kapısı nedeniyle, gereken ayak izi Avrupa kutu tipi bir trafo merkezinin yalnızca 1/4'ü kadardır ve hacmi aynı türden bir Avrupa kutu tipi trafo merkezinin yalnızca 1/5 ila 1/3'ü kadardır. kapasite.

Amerikan kutu tipi trafo merkezleri, Çin 10kV dağıtım transformatörlerinde kullanılan koruma yöntemiyle aynı olan, yüksek voltaj tarafını korumak için sigortalar ve düşük voltaj tarafını korumak için plastik kabuklu otomatik açık devre kesiciler kullanır.Yüksek gerilim sigortaları, transformatörlerdeki dahili arızaları korurken, otomatik açık devre kesiciler alçak gerilim yan hat aşırı akım, kısa devre ve düşük gerilim arızalarını korur.Amerikan kutu tipi trafo merkezlerinin dezavantajları, yük şalterinin yağa daldırılmasıdır, bu da yağın karbonlaşmasına ve arklarla ayrışmasına, asetilen gibi performansı düşüren ve kazalara neden olan zararlı gazlar üretmesine neden olur.

Ek olarak, bakım için elverişsiz hale getiren görünür bağlantı kesme noktaları yoktur.ABD'de kullanılan alçak gerilim koruma ve ölçüm yöntemleri Çin'de kullanılanlardan farklı olduğu için, Amerikan kutu tipi trafo merkezlerinde alçak gerilim koruma ve ölçüm yoktur.

Yerli kullanıcıların ihtiyaçlarını karşılamak için yerli olarak üretilen kutu tipi trafo merkezleri, alçak gerilim tarafında alçak gerilim dağıtım panoları ile donatılmıştır.Kutu tipi trafo merkezleri uzun süre doğrudan güneş ışığına maruz kaldığından, plastik kabuk devre kesicilerin ısı dağılımını etkileyerek yükleri ve kısa devre akımlarını düzgün bir şekilde ayıramaz ve bu da yüksek voltajlı yan arızalara neden olabilir.

Şartname

Şirket Profili

1.Chongqing Bosun Electrical Co., Ltd., 1996 yılında, Chongqing Çin'in Banan Bölgesi'nde, rahat ulaşım ile kurulmuş olup, 8.000 metrekarelik bir alanı kaplamaktadır.

2. 40.5kV'den 0.22kV'a kadar yüksek ve alçak gerilim şalt ve kontrol ekipmanlarının komple setlerinin araştırma ve geliştirme, üretim, kurulum ve satışına adanmıştır.

3. 20'den fazla CCC/CQC sertifikası, en yüksek IP65 koruma seviyesi ve 4500 metre rakımlı ortam gereksinimlerini karşılar, GB/T19001:2016 /ISO9001:2015 kalite yönetim sistemi sertifikasını alır,

4. Eksiksiz bir ürün geliştirme departmanı, tasarım ekibi.

5. Özel bilgisayar mekanik ve elektrik CAD tasarım yazılım sistemlerini kullanarak çeşitli ürün yapımı ve imalat tasarımı.

6. Yüksek ürün kalitesini sağlamak için eksiksiz gözetim, ölçüm ve test ekipmanı.

7.Komple montaj üretimi için gerekli olan CNC işleme ekipmanı, kaynak ekipmanı ve kabin üretimi için gerekli kaldırma ekipmanı, bara bükme ekipmanı, kalaylama ekipmanı, elektrikli aletler ve diğer montaj üretim ekipmanlarını içeren komple üretim hattı.

8. 10'dan fazla ürün buluşu patenti ve faydalı model patenti.

9. "Önce Kalite, Önce Müşteri, Kalite Yoluyla Hayatta Kalma, Hizmet Yoluyla Gelişim, Sürekli İyileştirme" sloganına dayalı mükemmel hizmet.

Malzeme

1. Dolap kapısı, aynı malzemenin yapısal gücünü %50 artıran çift eğimli kenar işlemini benimser.

2. Kurulum deliklerinin tümü, kayan tel durumunu %80'den fazla azaltan çok katmanlı bir zımbalama ve germe işlemi kullanılarak yapılır.

3. Giriş ve çıkış delikleri, yerinde kurulum sırasında esnek bir şekilde seçilebilen, demonte delikler ve kare deliklerden oluşan bileşik bir yapıya sahiptir.

4. Kutu, aynı malzemenin yapısal gücünü %50 artıran çift katlama işlemini benimser.

5. Kontrol devresi, hata ayıklama modu ve yangından korunma modunun bileşik bir tasarımını benimser ve hata ayıklama sırasında yangından korunma için tasarlanmış fan ve su pompası ekipmanının yanmasını büyük ölçüde azaltır.

Avantajlar

1. Mükemmel kalite

2,24 saat hizmet

3.Profesyonel tasarım

4. Gelişmiş teknik

5. Hızlı teslimat
